Από την Επιστροφή των Ραντάρ στις Ασφαλείς Αποφάσεις: Επεξεργασία Ραντάρ για Ναυτική Αυτονομία

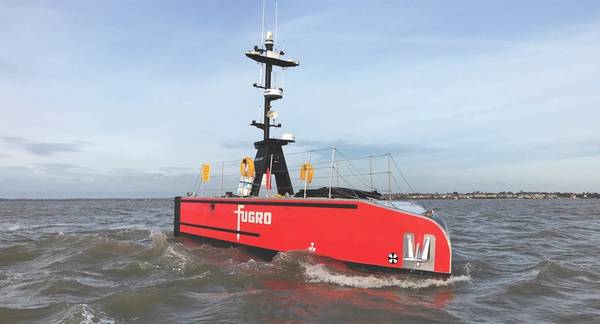

Ένα USV κατηγορίας X SEA-KIT που κατασκευάστηκε για την Fugro. Η SEA-KIT ήταν από τους πρώτους που υιοθέτησε την επεξεργασία ραντάρ του Cambridge Pixel. Πίστωση: SEA-KIT.

Χωρίς την παρουσία ανθρώπου επί του πλοίου με ολοκληρωμένη επίγνωση της κατάστασης, τα συστήματα αισθητήρων των αυτόνομων και τηλεχειριζόμενων σκαφών είναι κρίσιμα για την ασφάλεια πλοήγησης και την αποτελεσματικότητα της αποστολής. Δίνεται μεγάλη προσοχή στη σουίτα καμερών που είναι ενσωματωμένες στο πλοίο, αλλά τα ραντάρ και η σχετική επεξεργασία τους αποτελούν επίσης μέρος του μείγματος συστημάτων αισθητήρων.

Όταν οι προγραμματιστές καθορίζουν ραντάρ για ένα αυτόνομο σκάφος, η προσοχή συχνά στρέφεται σε παράγοντες όπως η εμβέλεια, η ανάλυση, το μέγεθος της κεραίας και η τεχνολογία. Αυτές οι επιλογές έχουν σημασία, αλλά δεν καθορίζουν τι τελικά λαμβάνει το σύστημα αυτονομίας ή ο απομακρυσμένος χειριστής. Αυτό καθορίζεται από την ποιότητα της επεξεργασίας του ραντάρ.

Ένα σύστημα ελέγχου αυτονομίας χρειάζεται πληροφορίες αναγνώσιμες από μηχανήματα. Ένας χειριστής εξ αποστάσεως χρειάζεται η εικόνα της θάλασσας να παρουσιάζεται όσο το δυνατόν πιο καθαρά, για να βοηθήσει στη λήψη αποφάσεων και να μειώσει το γνωστικό φορτίο. Και στις δύο περιπτώσεις, μια σειρά αισθητήρων, με δεδομένα επεξεργασμένα και συγχωνευμένα σε χρησιμοποιήσιμες πληροφορίες, είναι ιδανική.

Γιατί το ραντάρ παραμένει σημαντικό

Ένα αυτόνομο σκάφος μπορεί να φέρει κάμερες, δέκτη Συστήματος Αυτόματης Αναγνώρισης (AIS), δέκτες Συστήματος Παγκόσμιου Δορυφορικού Συστήματος Πλοήγησης (GNSS), LiDAR, σόναρ και άλλους αισθητήρες. Οι κάμερες μπορούν να βοηθήσουν στην αναγνώριση ενός αντικειμένου, ενώ το AIS μπορεί να παρέχει τη δηλωμένη ταυτότητα, τη θέση, την πορεία και την ταχύτητα ενός πλοίου που μεταδίδει. Ωστόσο, κανένα από τα δύο συστήματα δεν παρέχει από μόνο του μια πλήρη εικόνα.

Οι κάμερες μπορεί να επηρεαστούν από το σκοτάδι, την αντανάκλαση, την ομίχλη, τη βροχή και το ψέκασμα νερού. Οι περισσότερες μπορούν να παρέχουν μόνο διόπτευση επαφής ή, στην καλύτερη περίπτωση, μια πρόχειρη εκτίμηση της εμβέλειας. Οι μικρές και σταθερές επαφές είναι απίθανο να φέρουν αναμεταδότες AIS, και εκείνες που είναι εξοπλισμένες με AIS μπορεί να το έχουν απενεργοποιημένο ή λανθασμένα διαμορφωμένο. Ωστόσο, το ραντάρ μπορεί να λειτουργεί σε μεγάλη απόσταση σε κακή ορατότητα και να παρέχει ακριβείς πληροφορίες θέσης για μικρές και μη συνεργαζόμενες επαφές.

Το ραντάρ δεν είναι αλάνθαστο. Η απόδοση επηρεάζεται από την εγκατάσταση, την κατάσταση της θάλασσας, τον καιρό, το μέγεθος και την ανακλαστικότητα του στόχου, καθώς και τις ρυθμίσεις του επεξεργαστή. Το ραντάρ θα πρέπει να συμπληρώνει άλλους αισθητήρες αντί να τους αντικαθιστά, αλλά παραμένει μια σημαντική ανεξάρτητη πηγή πληροφοριών που τα αυτόνομα συστήματα δεν πρέπει να αγνοούν.

Από τις ηχώ στις ανιχνεύσεις

Ένα ραντάρ θα εξάγει βίντεο, είτε σε αναλογική είτε, ολοένα και περισσότερο, σε ψηφιακή μορφή. Στην ορολογία του ραντάρ, «βίντεο» σημαίνει τη ροή των εντάσεων επιστροφής από το ραντάρ, σε αντίθεση με το υλικό μιας κάμερας που μοιάζει με εικόνα. Είναι ένα συνεχώς μεταβαλλόμενο πεδίο ανακλάσεων, στον πολικό χώρο.

Η εικόνα βίντεο του ραντάρ μπορεί να είναι γεμάτη και περίπλοκη. Ένα χαλύβδινο πλοίο μπορεί να παράγει ισχυρή ηχώ ραντάρ, αλλά το ίδιο μπορεί να συμβεί και με ένα τείχος λιμανιού ή μια γέφυρα. Ένα μικρό φουσκωτό σκάφος μπορεί να παράγει μόνο μια ασθενή ηχώ ραντάρ, η οποία μπορεί να επισκιαστεί από τα κύματα που δημιουργούν θορύβους στη θάλασσα. Η βροχή δημιουργεί ανεπιθύμητες ηχώ, ενώ οι χερσαίες και λιμενικές κατασκευές παράγουν επίμονες αντανακλάσεις. Επομένως, η αποτελεσματική επεξεργασία είναι απαραίτητη.

Το λογισμικό επεξεργασίας ραντάρ λαμβάνει πρώτα δεδομένα βίντεο ραντάρ μέσω μιας διεπαφής υλικού ή μιας ροής ψηφιακού δικτύου. Στη συνέχεια, εφαρμόζει τεχνικές φιλτραρίσματος και ανίχνευσης για να βρει αποδόσεις που ξεχωρίζουν από το φόντο.

Αυτό είναι κάτι περισσότερο από τον απλό καθορισμό ενός μόνο ορίου πάνω από το οποίο μια επιστροφή βίντεο ραντάρ θεωρείται επαφή. Το φόντο αλλάζει ανάλογα με την εμβέλεια, την κίνηση της πλατφόρμας, τον καιρό και την κατάσταση της θάλασσας. Ρυθμίσεις κατάλληλες για ήρεμα νερά μπορεί να προκαλέσουν πολλές ψευδείς ανιχνεύσεις σε έντονη βροχή. Ρυθμίσεις που τις καταστέλλουν μπορεί να αποκρύψουν έναν πραγματικό στόχο.

Η προσαρμοστική επεξεργασία ανταποκρίνεται στις τοπικές συνθήκες. Η δυναμική ρύθμιση κατωφλίου προσαρμόζεται στα μεταβαλλόμενα επίπεδα θορύβου, ενώ οι γεωγραφικές μάσκες μειώνουν την επεξεργασία σε γνωστή γη ή δομές. Όπου το επιτρέπει το λογισμικό, μπορούν να εφαρμοστούν διαφορετικές ρυθμίσεις επεξεργασίας ραντάρ σε διαφορετικές περιοχές, επιτρέποντας μεγαλύτερη ευαισθησία σε ένα κανάλι ή ακριβώς μπροστά από το σκάφος. Στόχος είναι οι χρήσιμες ανιχνεύσεις χωρίς υπερβολικούς ψευδείς συναγερμούς.

Ανίχνευση, παρακολούθηση και αναφορά εμποδίων

Μόλις εντοπιστεί μια σημαντική απόδοση, οι γειτονικές σημαντικές αποδόσεις μπορούν να ομαδοποιηθούν σε ένα διάγραμμα (ανίχνευση). Ένα διάγραμμα είναι μια μεμονωμένη παρατήρηση: κάτι ενδιαφέρον φαίνεται να υπάρχει σε μια συγκεκριμένη θέση κατά τη διάρκεια μιας σάρωσης ραντάρ.

Η παρακολούθηση προσθέτει ιστορικό και τροχιά. Το λογισμικό παρακολούθησης συγκρίνει τα διαγράμματα μεταξύ διαδοχικών σαρώσεων και αποφασίζει ποια είναι πιθανό να ανήκουν στο ίδιο αντικείμενο. Από αυτές τις συνδεδεμένες παρατηρήσεις, εκτιμά την πορεία, την ταχύτητα και την πιθανή μελλοντική θέση. Οι δοκιμές εμπιστοσύνης βοηθούν στην αποτροπή της μετατροπής των άσχετων ανιχνεύσεων σε ψευδή τροχιά.

Για μικρούς στόχους, η παρακολούθηση μπορεί να γίνει δύσκολη καθώς μειώνεται η ισχύς και η αξιοπιστία ανίχνευσης. Εδώ μπορεί να βοηθήσει η παρακολούθηση από βίντεο. Ένα ίχνος που έχει ήδη καταγραφεί με παραδοσιακές μεθόδους ανίχνευσης και παρακολούθησης μπορεί να διατηρηθεί για μεγαλύτερο χρονικό διάστημα παρακολουθώντας απευθείας από το βίντεο του ραντάρ.

Για την αυτόνομη πλοήγηση, δεν είναι πάντα σκόπιμο να περιμένετε για μια πλήρως καθορισμένη τροχιά. Οι βραχυπρόθεσμες ή διαλείπουσες ανιχνεύσεις αντικειμένων, όπως ένα πλωτό εμπορευματοκιβώτιο ή μια μικρή σημαδούρα πρόσδεσης, ενδέχεται να δημιουργήσουν κίνδυνο που πρέπει να αναφερθεί πριν από τη δημιουργία μιας τροχιάς. Οι ανιχνεύσεις εγγύτητας από έναν επεξεργαστή ραντάρ αναφέρουν τις πλησιέστερες επιστροφές που πληρούν τα διαμορφωμένα κριτήρια εντός μιας καθορισμένης περιοχής γύρω από το σκάφος.

Οι ανιχνεύσεις εγγύτητας αναφέρονται με πολύ χαμηλή καθυστέρηση, σε κάθε σάρωση, καθώς το ραντάρ γυρίζει. Οι περιοχές ασφαλείας μπορούν να αντικατοπτρίζουν την ταχύτητα, την ευελιξία και το περιβάλλον. Μια ζώνη προς τα εμπρός μπορεί να εκτείνεται μακρύτερα με υψηλότερη ταχύτητα, ενώ μια πιο περιορισμένη ζώνη μπορεί να είναι κατάλληλη για ελιγμούς στο λιμάνι.

Η Cambridge Pixel παρέχει τεχνολογικά στοιχεία για προγραμματιστές USV και ASV για πάνω από μια δεκαετία, συμπεριλαμβανομένου του λογισμικού SPx Server V2, το οποίο περιλαμβάνει επεξεργασία βίντεο ραντάρ, ανίχνευση και παρακολούθηση εγγύτητας για αποφυγή συγκρούσεων και αυτόνομη πλοήγηση. Η διαμόρφωση του Detection Server παρέχει εξαγωγή γραφήματος και ανίχνευση εγγύτητας, ενώ ο Tracking Server προσθέτει παρακολούθηση στόχου πολλαπλών υποθέσεων. Δεδομένα εμποδίων και στόχων μπορούν να παρέχονται σε ένα εξωτερικό σύστημα αυτονομίας ή ελέγχου σκαφών χρησιμοποιώντας μορφές όπως ASTERIX, NMEA-0183, TAK και SAPIENT.

Συνδυασμός αισθητήρων

Ένα ίχνος ραντάρ μπορεί να δείξει ότι ένα αντικείμενο πλησιάζει ή βρίσκεται σε σταθερή πορεία χωρίς να το αναγνωρίσει. Το AIS μπορεί να παρέχει δεδομένα ταυτότητας που μπορούν να συσχετιστούν με το ίχνος, ενώ μια κάμερα μπορεί να προσφέρει οπτική επιβεβαίωση. Η σύντηξη αισθητήρων συνδυάζει αυτές τις παρατηρήσεις σε μια πιο ολοκληρωμένη εικόνα.

Η επιτυχής σύντηξη εξαρτάται από συνεπή συστήματα χρονισμού και συντεταγμένων, καθώς και από την κατανόηση της ακρίβειας κάθε πηγής, ιδιαίτερα όσον αφορά τη θέση. Τα πλαίσια οριοθέτησης που ορίζουν τα περιθώρια αβεβαιότητας είναι κρίσιμα με στόχο τη μεγιστοποίηση του αριθμού των συσχετίσεων επαφής, ελαχιστοποιώντας παράλληλα τις ψευδείς αντιστοιχίσεις. Η ισχυρή σύντηξη είναι αυτή που μετατρέπει τους πολλαπλούς αισθητήρες σε μια συνεκτική εικόνα πλοήγησης.

Μια συσχετισμένη αναφορά ιχνών συνδέει τις παρατηρήσεις των μεμονωμένων αισθητήρων που την υποστηρίζουν, επιτρέποντας στο σύστημα λήψης να επιλέξει πληροφορίες από οποιαδήποτε από τις εισόδους. Για παράδειγμα, η ταχύτητα και η πορεία μπορούν να ληφθούν από την ιχνών ραντάρ, η ταξινόμηση αντικειμένων και η βελτιωμένη μέτρηση διόπτευσης από μια ιχνών βίντεο, καθώς και πληροφορίες φορτίου από το AIS.

Ο διακομιστής SPx Fusion Server της Cambridge Pixel συσχετίζει αναφορές ιχνών από πολλαπλές πηγές ραντάρ και AlS σε μεμονωμένες συγχωνευμένες ιχνηλασίες. Πίστωση: Cambridge Pixel

Ακεραιότητα θέσης χωρίς GPS

Τα αυτόνομα σκάφη εξαρτώνται συνήθως από το GNSS/GPS. Η απώλεια σήματος αποτελεί πρόβλημα, ενώ οι παρεμβολές μπορούν να αποτρέψουν την αξιόπιστη λήψη και η πλαστογράφηση μπορεί να οδηγήσει έναν δέκτη να αναφέρει μια εύλογη αλλά λανθασμένη θέση.

Σε παράκτιες περιοχές, το ραντάρ μπορεί να παρέχει έναν ανεξάρτητο διασταυρούμενο έλεγχο των θέσεων που προέρχονται από το GNSS. Το GPS Assist του Cambridge Pixel συγκρίνει τα ζωντανά δεδομένα ραντάρ με μια προβλεπόμενη εικόνα ραντάρ που παράγεται από πληροφορίες εδάφους και ακτογραμμής. Βρίσκοντας την ευθυγράμμιση που ταιριάζει καλύτερα στις δύο εικόνες, εκτιμά τη θέση του σκάφους ανεξάρτητα από τα εισερχόμενα δεδομένα GNSS.

Εάν οι θέσεις διαφέρουν σημαντικά, το GPS Assist μπορεί να σημάνει συναγερμό και επίσης να δημιουργήσει μια εναλλακτική ροή NMEA-0183 για την παροχή εφεδρικών πληροφοριών θέσης.

Η ασφαλής και αποτελεσματική θαλάσσια αυτονομία δεν θα προέλθει από έναν μόνο αισθητήρα ή αλγόριθμο. Θα προέλθει από συστήματα που παρέχουν ανεξάρτητα, έγκαιρα και κατανοητά στοιχεία. Το ραντάρ είναι κεντρικό σε αυτήν την εικόνα, αλλά οι ακατέργαστες ηχώ δεν επαρκούν. Μόνο μέσω αυστηρής επεξεργασίας μπορεί το ραντάρ να παρέχει τις ανιχνεύσεις, τα ίχνη και τις προειδοποιήσεις εμποδίων από τις οποίες εξαρτώνται τα συστήματα αυτονομίας.
