Το Lander Lab χαιρετά τους προμηθευτές του Ocean Lander

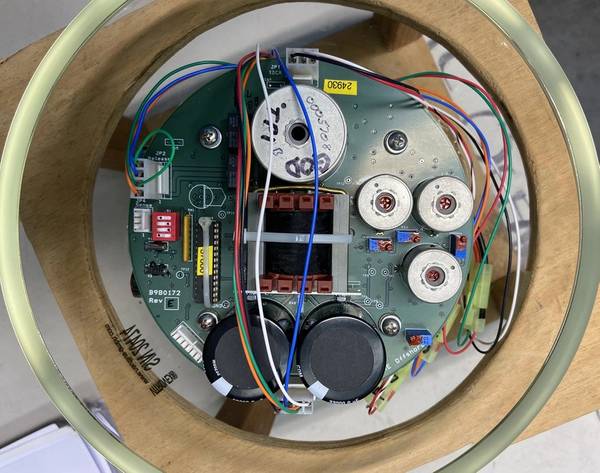

Σχήμα 1. Η πλακέτα Edgetech Burnwire Acoustic Release Transponder (BART) παρέχει έως και 5 εντολές απελευθέρωσης burnwire ή 4 εντολές απελευθέρωσης burnwire συν μια εντολή ενεργοποίησης και μια εντολή απενεργοποίησης σε μία μόνο ακίδα. Η πλακέτα έχει λάβει αξιόπιστα εντολές στον πυθμένα του Mariana Trench/Challenger Deep. (Φωτογραφία ευγενική προσφορά του Rob Morris, Edgetech.)

Ο σχεδιασμός και η κατασκευή ωκεάνιων αποβατικών οχημάτων απλοποιείται μέσω της στενής συνεργασίας με ένα στρώμα βασικών προμηθευτών των οποίων τα προϊόντα ανταποκρίνονται στις προκλήσεις της βαθιάς θάλασσας.

Εδώ ξεχωρίζουμε μερικά από τα αγαπημένα μας.

Κυκλοφορίες

EdgeTech <Edgetech.com>: Μεταξύ των πολλών συστημάτων απελευθέρωσης που διαθέτουν είναι η κυκλική πλακέτα BART ( Burnwire , ένας ακουστικός αναμεταδότης απελευθέρωσης ). (Βλέπε Σχήμα 1.) Η πλακέτα διαμέτρου περίπου 6 ιντσών ταιριάζει απόλυτα σε μια σφαίρα 10 ιντσών (Γυαλί: Nautilus Marine Service· GPA: Global Ocean Design). Η μετάδοση χαμηλής συχνότητας στέλνει αξιόπιστα σύνθετους κωδικούς εντολών σε απόσταση έως και 16 χλμ. Οι τελικοί χρήστες μπορούν να ζητήσουν μια εκτεταμένη σουίτα εντολών που θα παρέχει έως και 5 συνολικά μοναδικές εντολές burnwire. Burnwires : Global Ocean Design <globaloceandesign.com>. Δύο μεγέθη: ονομαστικό βάρος 125 λίβρες ή 250 λίβρες. Οι βάσεις συγκρατούν τα burnwires άκαμπτα σε όλους τους άξονες εκτός από έναν. ένας σχεδιασμός μονής βάσης με μοχλό υποστηρίζει 1.250 λίβρες και ένας σχεδιασμός διπλής βάσης με μοχλό υποστηρίζει 5.000 λίβρες. Επικοινωνήστε με τον Rob Morris <[email protected]> για περισσότερες πληροφορίες.

SubSeaSonics <subseasonics.com>: Χαμηλού κόστους, ρηχά νερά, απλής απελευθέρωσης, ακουστικά και χρονόμετρα αντίστροφης μέτρησης. Δεν είναι βαρέως τύπου, αλλά καλό για πλωτήρες και ελαφριές παράκτιες εργασίες.

Στέγαση

Nautilus Marine Service <vitrovex.com/en>: Διάσημο για τα γυάλινα περιβλήματα Vitrovex που χρησιμοποιούνται τόσο για πλευστότητα όσο και για περιβλήματα, μερικά από τα οποία έχουν σχεδιαστεί για εμβέλεια έως και 12 χλμ. (Βλέπε Σχήμα 2.) (Εκπρόσωπος ΗΠΑ: Brock Rosenthal, Ocean Innovations , <[email protected]>).

Prevco <prevco.com>: Παρέχει μια ευρεία γκάμα υποθαλάσσιων κελυφών, τόσο σε προσαρμοσμένα όσο και σε τυποποιημένα έτοιμα προς χρήση σχέδια. Προσφέρει επίσης ολοκληρωμένες υπηρεσίες δοκιμών πίεσης.

Blue Robotics <bluerobotics.com>: Χαμηλού κόστους κατοικίες σε ρηχά νερά για πειραματιστές και χομπίστες. Έχουν κερδίσει μια θέση στο μείγμα.

Global Ocean Design <globaloceandesign.com>: Σφαίρες πολυαμιδίου ενισχυμένες με γυαλί με θύρα καθαρισμού και 3 εξαρτήματα σύνδεσης, καθώς και εσωτερικό δακτύλιο και πλάκα στήριξης, ονομαστικής απόστασης 1 χλμ και 2 χλμ. Το σύστημα αφαίρεσης υγρασίας του Deck Purge Box με δοκιμή διαρροής κενού μειώνει την εσωτερική σχετική υγρασία για την αποφυγή συμπύκνωσης χωρίς HazMat.

Σχήμα 2. Απεικονίζεται μια σφαίρα Vitrovex 10” της Nautilus Marine Service με πολλαπλούς διεισδυτές και μια αυτοσφραγιζόμενη θύρα καθαρισμού. Ένα κυκλικό πλαίσιο μπορεί να κολληθεί στο εσωτερικό ενός από τα ημισφαίρια ως βάση για ηλεκτρονικά. (Φωτογραφία ευγενική προσφορά της Nautilus Marine Service.)

Γαλβανικές χρονικές απελευθερώσεις

Ιδανικό για την απελευθέρωση ενός δεμένου πλωτήρα σε μια συσκευασία στον πυθμένα της θάλασσας, καθώς ο χρόνος-στόχος απελευθέρωσης και ο πραγματικός χρόνος απελευθέρωσης μπορεί να διαφέρουν κατά αρκετές ώρες, συν ή πλην. Τα πλεονεκτήματα είναι ότι είναι φθηνά, μικρά και λειτουργούν πάντα.

Neptune Marine Products <neptunemarineproducts.com/galvanic-timed-releases.php>

Διεθνείς Συσκευές Αλιείας <underseareleases.com>

Επίπλευση

Trawlworks <trawlworks.com>: Διανομείς των φλοτέρ ψαρέματος βαθέων υδάτων από πολυαμίδιο Atlantic Floats <atlanticfloats.com/en/floats/>. Διατίθενται σε διάφορες διαμέτρους, μερικά με προεξοχές και άλλα με κεντρικές οπές για τοποθέτηση. (Βλέπε Σχήμα 3.) Το πολυαμίδιο 10-2100-NG με 15% γέμιση γυαλιού παρέχει πλευστότητα 11,8 λίβρες στα 2.100 μέτρα. Ανθεκτικό, ανθεκτικό στις κρούσεις. Συνομιλήστε με τον Steve Taber <[email protected]>.

Πλευστότητα Βαθέων Υδάτων <deepwaterbuoyancy.com>: Κατασκευαστές συνθετικού αφρού σε τυποποιημένα ή προσαρμοσμένα σχήματα.

Σχήμα 3. Η Trawlworks/Atlantic Floats προσφέρει πλαστικές σφαίρες χυτευμένες με έγχυση για πλευστότητα χαμηλού κόστους σε βάθη έως και 2 χλμ. (Φωτογραφία ευγενική προσφορά της Atlantic Floats.)

Συνδέσεις και καλώδια

SubConn <https://www.macartney.com/connectivity/subconn/>: Έγιναν πολύ δημοφιλείς όταν η Impulse και η SeaCon σταμάτησαν να πωλούν σε μικρούς πελάτες, γεγονός που δημιούργησε ορισμένα απροσδόκητα προβλήματα παράδοσης. Έχουν εργαστεί σκληρά για να τα διορθώσουν. Εξαιρετική ποιότητα. Στείλτε ένα μήνυμα στον Beto Campos <[email protected]>.

Κατασκευή Dragonfish <https://dragonfishmfg.com>: Συνδέσεις από καουτσούκ και προσαρμοσμένα συγκροτήματα καλωδίων, χαμηλές ελάχιστες απαιτήσεις, «η υψηλή ποιότητα και η ταχύτητα είναι οι κορυφαίες προτεραιότητές μας». Επικοινωνήστε με τον Stan Logan <[email protected]>.

Blue Trail Engineering <bluetrailenchening.com/>: Υποβρύχιοι σύνδεσμοι κοβαλτίου, προωθητήρες και άλλη τεχνολογία για πειραματιστές και χομπίστες. Κατασκεύασαν και ανέπτυξαν ένα ηλιακό ASV που ταξίδεψε δυτικά από την Καλιφόρνια 13.322 χλμ. διασχίζοντας τον Ειρηνικό μέχρι την Παπούα. Φοβερό.

South Bay Cable <southbaycable.com>: Πλήρες κατάστημα καλωδίων κατά παραγγελία με εξοπλισμό δοκιμών, όπως οπτικό ανακλασόμετρο χρονικού πεδίου, αναλυτή σύνθετης αντίστασης, εγκατάσταση δοκιμών υψηλής τάσης, περιβαλλοντικούς φούρνους και εγκαταστάσεις δοκιμών υδροστατικής πίεσης. Είναι δυνατές μικρές διαδρομές καλωδίων. Πολλά τυποποιημένα σχέδια καλωδίων είναι σε απόθεμα.

Anekonnect <anekonnect.io>: Μια εξαιρετική εφαρμογή που βασίζεται σε συνδρομή για το σχεδιασμό και τη δημιουργία διαγραμμάτων υποβρύχιων καλωδίων. Η εταιρεία διατηρεί μια βιβλιοθήκη εξαρτημάτων με πάνω από 10.000 κομμάτια από σχεδόν όλους.

Αισθητήρες και Ηλεκτρονικά

RBR <rbr-global.com>: μικρό, συμπαγές, στιβαρό, αξιόπιστο, με επιλογές για ρηχά έως πολύ βαθιά, που ταιριάζουν σε χειροκίνητα αναπτυσσόμενα σκάφη προσεδάφισης. Τα όργανα μετρούν τη θερμοκρασία, το βάθος, την αλατότητα, τα διαλυμένα αέρια, το pH και άλλες παραμέτρους. (Βλέπε Σχήμα 4.) Αποκτήστε πρόσβαση και χειριστείτε δεδομένα μέσω ενός μόνο λογισμικού: του Ruskin. Συμβατό με υπολογιστές και Mac, είναι εύκολο στην εγκατάσταση, απλό στη χρήση και χειρίζεται την ανάπτυξη, τη λήψη και την εμφάνιση δεδομένων από ένα μέρος.

Star-Oddi <https://www.star-oddi.com/>: Μικρά, υψηλής απόδοσης καταγραφικά για υδάτινα περιβάλλοντα. Οι αισθητήρες μετρούν τη θερμοκρασία, το βάθος (πίεση), την αλατότητα (αγωγιμότητα), την κλίση και την ένταση του μαγνητικού πεδίου. Μερικοί από τους αισθητήρες είναι βαθμολογημένοι για βάθη Hadal.

Jasco <https://www.jasco.com>: Η Αυτόνομη Πολυκάναλη Ακουστική Συσκευή Καταγραφής Γενιάς 4 είναι μια προσαρμόσιμη, πλήρως αυτόνομη υποβρύχια συσκευή καταγραφής ήχου και δεδομένων. Το σύστημα διαθέτει αφαιρούμενη μνήμη και αντικαταστάσιμες μπαταρίες, διευκολύνοντας την ανακαίνιση και την επαναχρησιμοποίησή του σε βάθη έως και 6700 μέτρα ως ωφέλιμο φορτίο σε ένα ωκεάνιο όχημα προσεδάφισης. Τα αρχεία σε μορφή αρχείου ήχου Waveform (WAV) και σε μορφή τιμών διαχωρισμένων με κόμμα (CSV) αποθηκεύονται σε κάρτες Secure Digital (SD), άμεσα αναγνώσιμες από υπολογιστή.

Sea-Bird Scientific <https://www.seabird.com/>: Ως έμπειρος χρήστης ωκεανογραφικών δεδομένων, η Sea-Bird Scientific παρέχει ακριβείς και αξιόπιστες CTD, αισθητήρες και λογισμικό που δίνει τη δυνατότητα στους επιστήμονες να συλλέγουν ακριβή δεδομένα στα πιο αντίξοα περιβάλλοντα.

Unisense Scientific <unisense.com/products/field-datalogger-mini-system/>: Το Field DataLogger Mini System είναι ένα σύστημα αισθητήρων αυτοκαταγραφής in situ με δυνατότητα καταγραφής σε βάθος έως 6.000 m και μεγάλη διάρκεια ζωής μπαταρίας, που μετρά _H2S , _O2 , pH, Redox, _H2 και NO. Το Field DataLogger Mini επιτρέπει μελέτες μοναδικών αναλυτών, συμπεριλαμβανομένων μελετών που χρησιμοποιούν αισθητήρες ταχείας απόκρισης (δευτερόλεπτα), δίνοντας την ευκαιρία παρακολούθησης και λήψης μοναδικών δεδομένων με οικονομικά αποδοτικό τρόπο.

Mission Robotics <missionrobotics.us>: Προσαρμοσμένες λύσεις ηλεκτρονικών και λογισμικού για μοναδικές θαλάσσιες εφαρμογές. Η Mission Robotics αξιοποιεί την τεχνογνωσία της στην ενεργειακή απόδοση στη θάλασσα για να προσφέρει αξιόπιστα, αυστηρά ελεγμένα προϊόντα λογισμικού και υλικού που λειτουργούν σε ένα ευρύ φάσμα υποθαλάσσιων οχημάτων. Κατανοούμε τα σημεία δυσκολίας της ανάπτυξης προϊόντων και έχουμε δημιουργήσει λύσεις που θα επιτρέψουν στις εταιρείες να επικεντρωθούν στη συνολική εικόνα της ανάπτυξης και λειτουργίας της επιχείρησής τους.

Σχήμα 4. Τα RBR duet ⁴ και solo ⁴ προσφέρουν εναλλάξιμους αισθητήρες για τη μέτρηση της Θερμοκρασίας (T), της Πίεσης (D), του Οπτικά Διαλυμένου Οξυγόνου (ODO), της Φωτοσυνθετικά Ενεργού Ακτινοβολίας (PAR), του Ραδιόμετρου (rad), της Θολότητας (Tu) και της Χλωροφύλλης-α (chl-a). Το συμπαγές καταγραφικό ημερομηνίας παρέχει ευέλικτα χρονοδιαγράμματα μετρήσεων, λήψη USB-C, τυπική δειγματοληψία έως 2Hz και προαιρετικά έως 32Hz, επιλογές έως 10.000m, μεγάλες αναπτύξεις, σε ένα συμπαγές και ελαφρύ περίβλημα. (Φωτογραφία ευγενική προσφορά του RBR.)

Δειγματολήπτες

General Oceanics <https://www.generaloceanics.com/>: Φιάλες Niskin για δειγματοληψία νερού και συλλογή ζώων. Κρατούνται ανοιχτές με σύρμα καύσης (Global Ocean Design) και ενεργοποιούνται από χρονοδιακόπτη ή ακουστικό σήμα.

Κάμερες και Φώτα

WASSOC <wassoc.com>: Η WASSOC προσφέρει την Αυτόνομη Κάμερα Καταγραφής (ARC), ένα αυτόνομο υποθαλάσσιο σύστημα απεικόνισης HD με αξιολόγηση 6000 μέτρων, που διαθέτει συνδεσιμότητα Wi-Fi και δυνατότητα μακροχρόνιου βαθέος ύπνου. Για απεικόνιση σε βαθιά νερά ή νύχτα, το ARC συνδέεται με το Υποθαλάσσιο Φως LED (SLL). Ένα προγραμματιζόμενο ιντερβαλόμετρο ελέγχει τη σειρά time lapse. (Βλέπε Σχήμα 5.)

Εξερεύνηση Βαθιών Υδάτων <dwe.ai>: Το συγχρονισμένο σύστημα αυτοεγγραφής πολλαπλών καμερών παρέχει πανόραμα 360° του βυθού γύρω από ένα όχημα προσεδάφισης. Ο φακός ζαφειριού 7 στοιχείων έχει σχεδιαστεί σχολαστικά για να εξαλείφει την παραμόρφωση και τις χρωματικές εκτροπές που προκαλούνται από τη διάθλαση του νερού. Οι κάμερες έχουν μέγεθος περίπου όσο ένα αυγό. Διατίθενται επίσης συστήματα στερεοσκοπικής απεικόνισης. Περιβλήματα με ονομαστική εμβέλεια από 400 μέτρα έως 11 χιλιόμετρα.

Σχήμα 5. Η ARC (Αυτόνομη Κάμερα Καταγραφής) είναι το πλήρως αυτοτελές σύστημα υποθαλάσσιας απεικόνισης της Wassoc, με πλήρη κάλυψη για ωκεανούς. Τροφοδοτείται από μια εσωτερική επαναφορτιζόμενη μπαταρία ιόντων λιθίου και μπορεί να προγραμματιστεί για μια μεγάλη ποικιλία αποστολών υποθαλάσσιας απεικόνισης. Σε συνδυασμό με το Subsea LED Light της Wassoc, η ARC μπορεί να φωτίζει και να καταγράφει αυτόνομα πλάνα και εικόνες HD σε βάθη ωκεανού έως και 6.000 μέτρα. (Φωτογραφία ευγενική προσφορά της Wassoc.)

Φάροι Ανάκαμψης

Xeos <xeostech.com>: Φάροι GPS Iridium, φάροι VHF, φάροι Argos, φλας και φορητοί εντοπιστές.

MetOcean Telematics/Novatech <metocean.com/environment/novatech-tracking-and-monitoring/>: Οι φάροι NOVATECH έχουν σχεδιαστεί για να αντέχουν στα πιο σκληρά ωκεάνια περιβάλλοντα και διατίθενται με τη μορφή φλας, ραδιοφάρων και δορυφορικών φάρων.

Προμήθειες

3M <3m.com>: Με την μαύρη ταινία 33, το χυτευτικό υλικό Scotchcast 2131 και τις ακρυλικές δομικές κόλλες, η 3M αποτελεί ένα ήσυχο αλλά ισχυρό μέλος της ναυτιλιακής βιομηχανίας.

Συστήματα προσεδάφισης

Devologic < https://develogic.com/product/modular-seafloor-lander/>: Παράγει ένα συμπαγές, αρθρωτό παρατηρητήριο βυθού που επιτρέπει μακροπρόθεσμη, αυτόνομη περιβαλλοντική παρακολούθηση με ευέλικτη ενσωμάτωση αισθητήρων, υβριδική επικοινωνία και ανάπτυξη χωρίς ROV ή δύτες.

Παγκόσμιος Σχεδιασμός Ωκεανών <globaloceandesign.com>: Πολλαπλά μεγέθη οχημάτων, συμπεριλαμβανομένων των Picolander (σφαίρες 2 x 10”), Nanolander (σφαίρες 3x10”), Nanolander-13 (σφαίρες 3x13”) και Omega Lander (σφαίρες 2x17”). Πολλές επιλογές και αξεσουάρ. (Δείτε Σχήμα 6.)

KC-Δανία <www.kc-denmark.dk>: Πλαίσια προσεδάφισης, αισθητήρες, κάμερες και φώτα, δειγματολήπτες και συστήματα βιολογικής επώασης.

Unisense Scientific <unisense.com>: Κατασκευάζει το Σύστημα Προσεδάφισης MiniChamber , σχεδιασμένο για μετρήσεις σε θαλάμους νερού με πολλαπλούς μικροαισθητήρες ( _O2 , _H2 , _N2O , pH, _H2S ) τοποθετημένους στο καπάκι του θαλάμου. Διατίθενται πλατφόρμες 300m και 6000m. Το MiniChamber Lander δεν διαθέτει σύστημα επίπλευσης ή απελευθέρωσης άγκυρας, αλλά υπάρχει πρόβλεψη για την προσθήκη τους. Το Σύστημα Προσεδάφισης DeepSea είναι ένα πλήρως λειτουργικό σύστημα προσεδάφισης ελεύθερης πτώσης, κατασκευασμένο σε συνεργασία με την KC-Denmark (παραπάνω).

Σχήμα 6. Η οικογένεια ωκεάνιων προσεδαφιστών της Global Ocean Design, από αριστερά προς τα δεξιά, Picolander, Picolander-XL, Nanolander, Nanolander-13 και Omega Lander. Τα προσεδαφιστικά έχουν ονομαστικό βάθος από 1 χλμ. έως 12 χλμ., ανάλογα με τις σφαίρες, και έχουν χωρητικότητα ωφέλιμου φορτίου που ταιριάζει σε πολλαπλές απαιτήσεις αποστολής. (Φωτογραφία ευγενική προσφορά της Global Ocean Design).

Το «Lander Lab» είναι μια πρακτική στήλη που παρουσιάζει τεχνολογίες και στρατηγικές Ocean Lander, μια μοναδική κατηγορία μη επανδρωμένων υποθαλάσσιων οχημάτων και τους ανθρώπους που τα κατασκευάζουν. Έχει ως στόχο να εξυπηρετήσει την παγκόσμια κοινότητα των ωκεάνιων προσεδαφιστών με τον τρόπο που λειτουργεί το Make Magazine και άλλες κοινότητες DIY.

Τα σχόλια για αυτό το άρθρο ή οι προτάσεις για άλλες ενδιαφέρουσες ιστορίες είναι ευπρόσδεκτα. Οι ομάδες προσεδάφισης στον ωκεανό ενθαρρύνονται να γράψουν για το έργο τους. Μη διστάσετε να επικοινωνήσετε με τον Kevin Hardy < [email protected] >.

Ευχαριστώ για την ανάγνωση.
