Τρέχον Προφίλ & Ναυτιλιακή Υποδομή της Κίνας

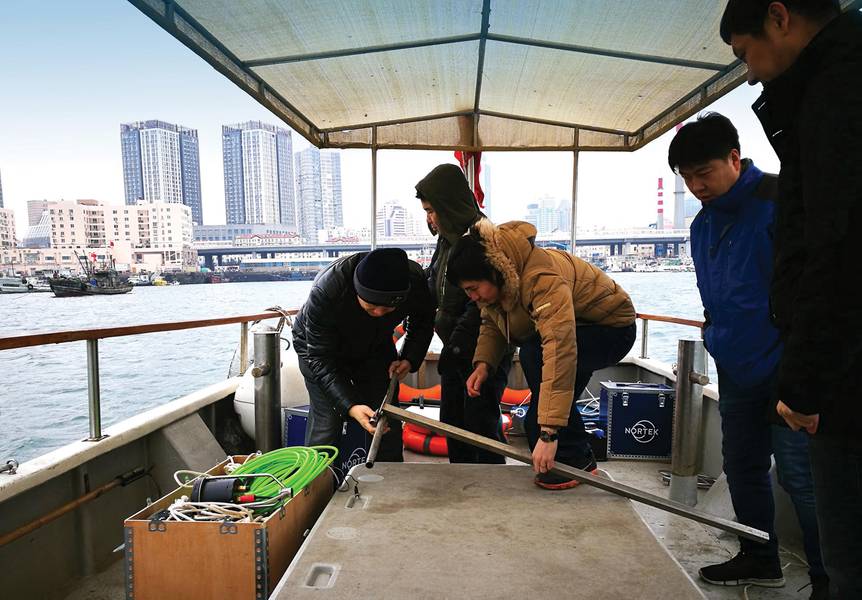

Το προσωπικό της Nortek στην Κίνα κινητοποιώντας το πακέτο υπογραφής VM κάτω από το προσεκτικό μάτι του τελικού χρήστη Wang Yan, Ανώτερος Διευθυντής Υδρολογίας στο Zhongjiao No.1 Hangwu Engineering Reconnaissance Design Institute του CCCC. Δεδομένου ότι το Signature VM είναι ένα απλό σύστημα plug-and-play για τρέχουσες μετρήσεις, το πλήρωμα ήταν σε θέση να ξεφύγει για μια δοκιμαστική έρευνα μετά από μόλις περίπου 30 λεπτά εγκατάστασης. Εικόνα: Nortek

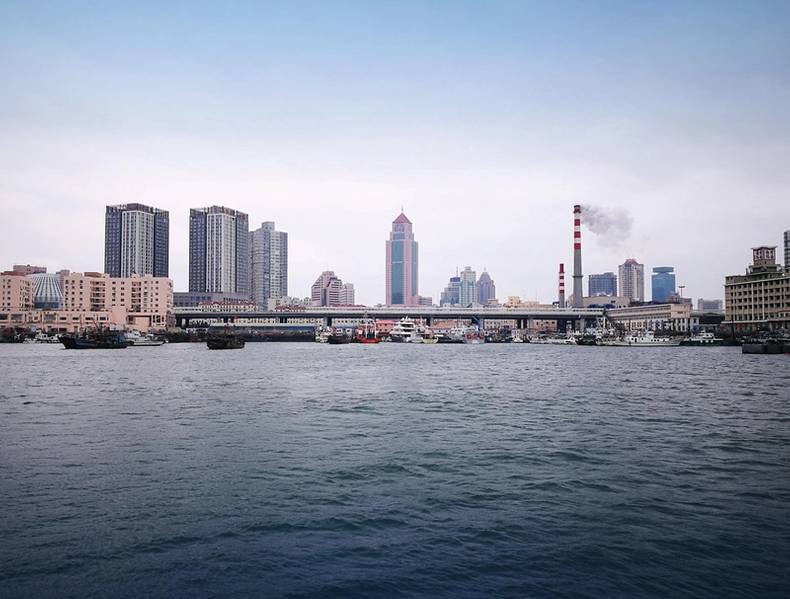

Η ανάπτυξη υποδομών - όπως το λιμάνι του Qingdao που βλέπει εδώ - υπήρξε βασική συνιστώσα της οικονομικής επανάστασης της Κίνας. Το ακριβές χαρακτηριστικό του ρεύματος ήταν ζωτικής σημασίας για την επιτυχή υλοποίηση μεγάλων ναυτιλιακών έργων, διασφαλίζοντας ότι οι δομές κατασκευάζονται σύμφωνα με τις σωστές προδιαγραφές. Εικόνα: Nortek

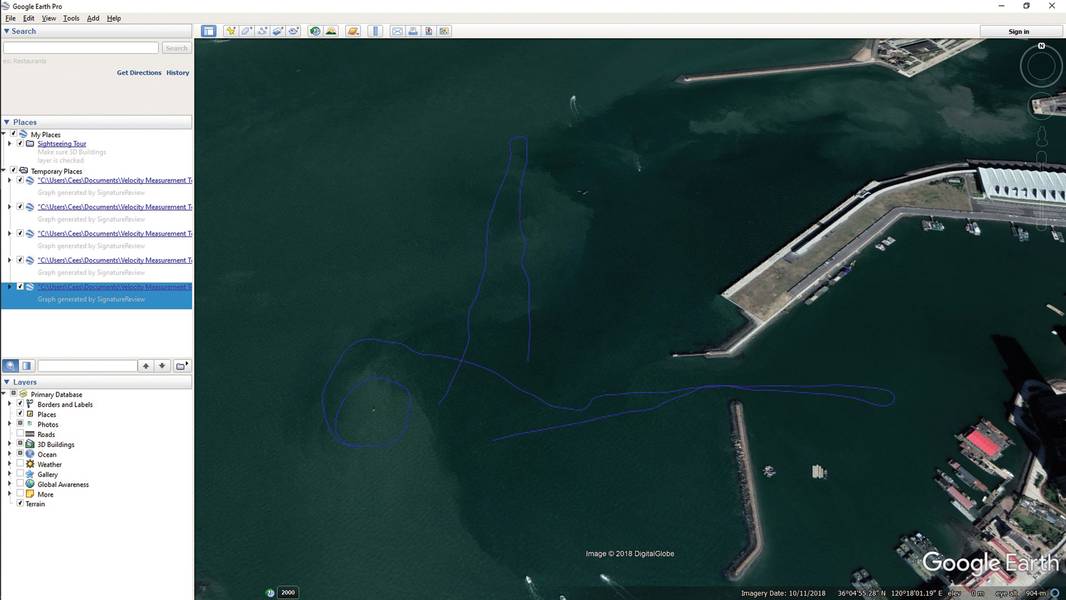

Εξάγονται δεδομένα (σε μορφή .kml) που δείχνουν τα ίχνη που πετούν στο Google Earth. Το πλήρωμα πραγματοποίησε τις λεγόμενες "γραμμές" τρέχουσας τοπογραφίας μέσα και έξω από το λιμάνι για να προσδιορίσει τις διαφορές στην ταχύτητα και την κατεύθυνση των ρευμάτων σε αυτές τις δύο θέσεις. Εικόνα: Nortek

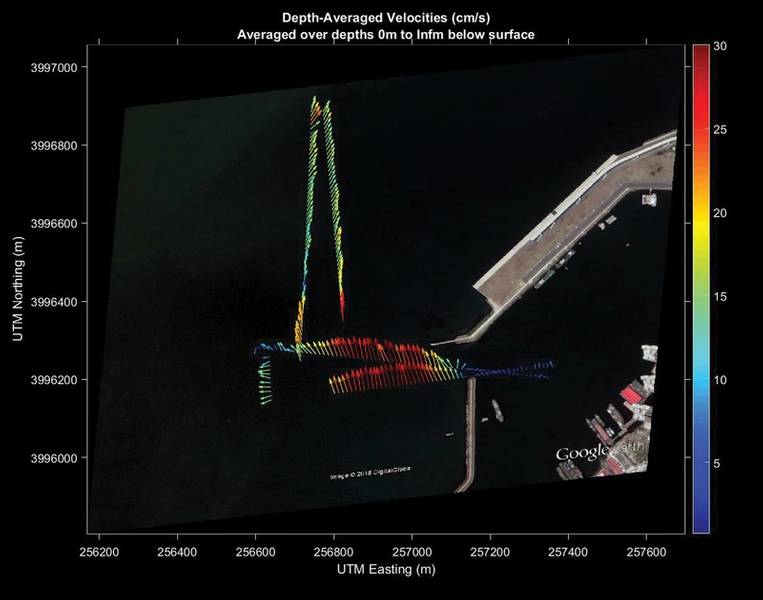

Οπτικοποίηση δεδομένων που δείχνουν τρέχουσα ταχύτητα και κατεύθυνση. Εικόνα: Nortek

Previous Next

Το πρόσφατο κύμα ανανέωσης της υποδομής της Κίνας περιελάμβανε ένα ευρύ χαρτοφυλάκιο εξελίξεων, όπως λιμένες και άλλες εξελίξεις, οι οποίες έχουν υποθαλάσσια συνιστώσα. Ακριβής, αποτελεσματικός και οικονομικά αποδοτικός προσδιορισμός της τρέχουσας κατάστασης είναι ζωτικής σημασίας για την επιτυχή υλοποίηση μεγάλων ναυτιλιακών σχεδίων.

Η Nortek μπόρεσε να διαδραματίσει ρόλο σε αυτή την πλευρά της οικονομικής επανάστασης της Κίνας, μέσω της συνεργασίας της με θυγατρική εταιρία της CCTV, μια εταιρεία που είναι εισηγμένη στο χρηματιστήριο Fortune 500, η οποία βρίσκεται στην πρώτη γραμμή της υποδομής.

CCCC & Nortek
Οι Υδρολογικοί Επιθεωρητές της CCCC χρησιμοποιούν τα εργαλεία της Nortek για πολλά έργα τα τελευταία 12 χρόνια, χρησιμοποιώντας τόσο τους ακουστικούς προφίλρ ακουστικού Doppler Signature1000 (Signals 1000) όσο και Signature500 (ADCPs) για την παροχή υδρολογικών δεδομένων που ενημερώνουν την κατασκευή λιμένων και εξωραϊσμών.
Η ανάπτυξη των οργάνων ως μέρος του πακέτου Signature VM της Nortek επιτρέπει στην εταιρεία να λαμβάνει μετρήσεις σε ποικίλα σενάρια. Αυτά τα σενάρια περιλαμβάνουν μετρήσεις προφίλ, πολλαπλών σημείων, ταχύτητας και μετρήσεις σταθερών σημείων για υπεράκτιες πλατφόρμες, λιμάνια, γέφυρες και άλλες κατασκευές εντός ή κοντά στη θάλασσα, καθώς και την καθιέρωση παραμέτρων πλοήγησης σε συγκεκριμένες θέσεις στη θάλασσα.

Το ολοκληρωμένο πακέτο έχει σχεδιαστεί για να εξασφαλίζει υψηλή ποιότητα δεδομένων και μειώνει τόσο τα λάθη όσο και τον αρχικό χρόνο εγκατάστασης. Τα ADCP και το συνδεδεμένο λογισμικό παρέχουν ακριβή προφίλ σε συνδυασμό με μια προχωρημένη πλοήγηση GNSS πυξίδα τοποθετημένη στο πλοίο, η οποία παρέχει δεδομένα πλοήγησης και επικεφαλίδας με βάση το GPS.

Το ADCP της Signature VM είναι τοποθετημένο για τρέχουσα τοποθέτηση στο λιμάνι του Qingdao. Εικόνα: Nortek

"Χωρίς αυτά τα βασικά δεδομένα, καθώς και η επαλήθευση του μαθηματικού μοντέλου, ο σχεδιασμός και η κατασκευή λιμένων και εξωραϊσμών δεν θα έχουν καμιά βάση", δήλωσε ο Wang Yan, Ανώτερος Υπεύθυνος Υδρολογίας της Διεύθυνσης Γεωτεχνικών Ερευνών στο Zhongjiao CCCC No.1 Hangwu Engineering Reconnaissance Design Institute.

Η εταιρεία έχει γίνει μια ηγετική δύναμη στον τομέα της κατασκευής παράκτιων μηχανικών στην Κίνα. Από την ίδρυσή της το 1958, έχει αναλάβει την έρευνα και το σχεδιασμό πάνω από 4.000 έργα.

Μια ποικιλία τοποθεσιών
Ο κ. Wang δήλωσε ότι η ευελιξία της Signature της ADCP την καθιστά κατάλληλη για την εταιρεία, καθώς οι υδρολογικές συνθήκες και οι λειτουργικές απαιτήσεις στις εγκαταστάσεις της είναι πολύπλοκες και ποικίλες. Είπε ότι η ικανότητα της Υπογραφής να εργάζεται τόσο σε σταθερά σημεία όσο και κατά την πλοήγηση και να καταγράφει μετρήσεις τόσο σε απευθείας σύνδεση όσο και ως αυτόνομη μονάδα, έχει αποδειχθεί ανεκτίμητη.

Το κύριο καθήκον της ομάδας υδροηλεκτρικής έρευνας του Wang είναι να παρακολουθεί και να αναλύει τα κύματα, τις παλίρροιες και τις ροές σε διάφορες θαλάσσιες περιοχές, να εκδίδει σχετικές εκθέσεις και να παρέχει βασικά στοιχεία για τον σχεδιασμό και τον έλεγχο μοντέλων μεγάλων υπεράκτιων έργων. Οι εργασίες του επικεντρώνονται σε μακροπρόθεσμες και βραχυπρόθεσμες παρατηρήσεις κυμάτων, ρευμάτων σταθερού σημείου, ναυτικών ροών, συγκεντρώσεων ιζημάτων και παλίρροιας.

Η ομάδα του Wang χρησιμοποίησε το πακέτο Signature VM σε μια σειρά έργων. Ένα από αυτά τα έργα περιελάμβανε τις τρέχουσες μετρήσεις για ένα νέο λιμάνι κοντά στην περιοχή Caofeidian, στο Hebei της Κίνας.

"Ο πελάτης μας χρειαζόταν ακατέργαστα δεδομένα για ρεύματα, κύματα, βάθος, θολερότητα κ.λπ. για ένα νέο λιμάνι στο Caofeidian. Στόχος τους ήταν να χρησιμοποιήσουν τα δεδομένα για να δημιουργήσουν ένα μαθηματικό μοντέλο για την περιοχή του λιμένα. Αυτό ήταν πολύ σημαντικό για τις μηχανικές εργασίες σε σχέση με την κατασκευή του νέου λιμανιού και των παρακείμενων κτιρίων », δήλωσε ο Wang.

Το πλήρωμα της Nortek China εξηγεί το λογισμικό υπογραφής VM στον τελικό χρήστη Wang Yan του Zhongjiao No.1 Hangzhou Engineering Reconnaissance Design Institute του CCCC.

Η ομάδα του επέλεξε δύο τοποθεσίες μέτρησης σύμφωνα με τις τεχνικές απαιτήσεις του πελάτη.

"Εξερευνήσαμε κατά μήκος αυτών των δύο τοποθεσιών εμπρός και πίσω σε διάφορους γύρους για να αποκτήσουμε πλήρη σύνολα δεδομένων ολόκληρης της παλιρροιακής διαδικασίας στην περιοχή. Κάθε κύκλος μετρήσεων διαρκούσε περίπου μία ώρα και πραγματοποιήσαμε τις μετρήσεις συνεχώς 24 φορές ή σχεδόν 24 ώρες συνολικά », λέει ο Wang.

"Αυτή ήταν πραγματικά μια μεγάλη πρόκληση για το τεχνικό σύστημα, καθώς και για τους ανθρώπους της ομάδας μου που διενήργησαν την έρευνα. Αλλά τα αποτελέσματα αποδείχθηκαν εξαιρετικά ", προσθέτει ο Wang.
